功圖液面綜合測試儀是我公司重點打造、傾力推出的新一代油井、煤層氣井有壓無壓綜合測試設備。集十多年油井測試研發經驗，借鑒國外先進的設計理念，應用了當今先進的高科技技術，關鍵傳感元件按照軍工標準設計制造而成。

功圖液面綜合測試儀主要由功圖液面數據記錄儀、氣聲液面測試儀、聲響發生器和功圖測試儀四部分組成，用于測試和儲存油井液面和功圖數據。

功圖液面數據記錄儀用于記錄和儲存功圖和液面數據。

功圖測試儀：在測試時需要將抽油機停機打卡子，將測試儀卡在懸繩器及卡子之間，通過油井功圖液面記錄儀無線發送測功圖命令就可以完成整個功圖的測試，測試完成后需要停掉抽油機、卸卡子，然后將測試儀取下來，最后再起抽。

氣聲液面測試儀：表面材料采用優質的不銹鋼直接加工而成，堅韌耐腐蝕，氣路開關擊發機構采用鈹青銅合金材料，它是一種防爆工具專用材料，具有摩擦或撞擊時不產生火花的特性。采用一體式內置儲氣室，測試時設備與套管緊密連接，與外部空氣完全隔離，只有儲氣室通過擊發機構與套管相通，外部空氣無法進入套管內。體積小、重量輕、攜帶方便。

聲響發聲器：主要是為測試液面深度提供安全穩定的氣動聲源，利用本裝置可以不用氮氣瓶，直接產生測試液面所需的次聲波脈沖，省去氮氣瓶需要反復充氣的麻煩，安全方便。

工作原理

目前,液面測試設備的設計均基于聲波反射的工作原理，即儀器安裝在測試井口，測試聲波脈沖在氣體介質中傳播時，遇到音標、接箍和液面就會產生反射脈沖，由微音器組件接收聲脈沖轉換成電信號，通過控制電路進行數字處理，根據音標值或接箍，可準確測得聲波脈沖的傳播速度和反射脈沖的反射時間，自動計算出液面到井口之間的距離，即液面深度，測試結果和曲線圖形存儲到控制電路的數據存儲器中。

技術特點

對于有套壓和無套壓的井，本設備都可以使用。在無套壓的情況下，可以徹底替代氮氣瓶，通過抽取油井內的套管氣加壓產生聲源，沒有改變套管中的氣體成分，安全防爆，無后期測試成本，完全符合中石油和中石化公司的相關安全生產的要求；有套壓的情況下， 直接利用套管氣壓差測試。

不用氮氣瓶或火藥子彈，操作方便，安全節能環保。
本設備采用定期充電測試，減少測試和維護成本，無子彈和氮氣瓶測試成本，避免了其二者在使用和保存運輸中存在的安全隱患，
儀器小巧，分體結構，使操作者現場使用更方便，主機應用寬溫大屏幕液晶，顯示信息量大，在-20℃環境下也能清晰顯示。
有套壓井，直接利用套管氣進行測試，快捷可靠。
無套壓井，利用脈沖聲波發生器抽取井筒內套管氣加壓進行測試，簡便易行。
采用數字信號處理技術，保證數據準確，液面測試精度高。

無壓深井的液面測試效果明顯優于其它廠家。

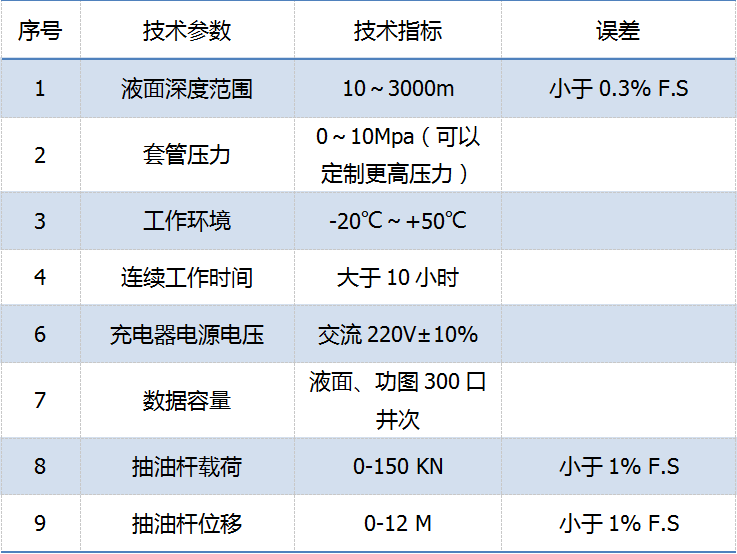

技術指標
